Az ESP8266-nál fájlrendszer ugyanazon a flash chipen tárolódik, mint a program, de a program feltöltésekor a fájlrendszer nem módosul. Ez lehetővé teszi a fájlrendszer használatát a programunk által létrehozott adatok, a konfigurációs fájlok vagy a webszerver tartalmának tárolására.

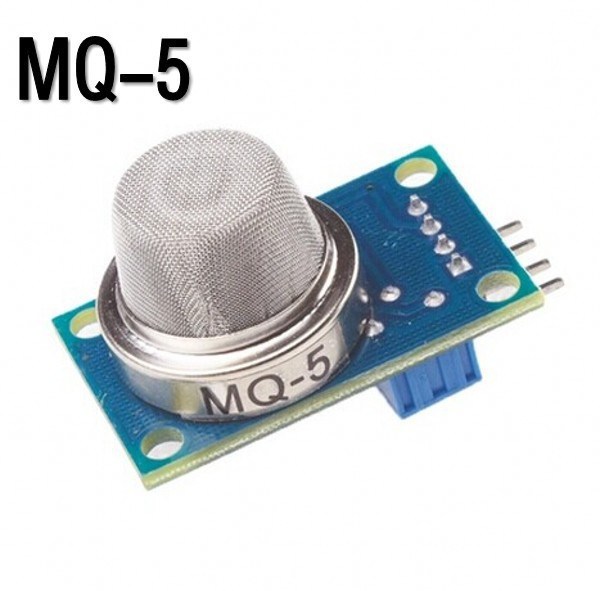

Az MQ5-ös szenzort gázszivárgás figyelésére tudjuk használni. Alkalmas H2, LPG, CH4, CO és alkohol érzékelésére. Köszönhetően az érzékenységének és a gyorsaságának nagyjából valósidejű mérésre képes. Az érzékenysége potenciométerrel állítható.
Az MQ-4 tip. érzékelő metángáz jelenlétet érzékel, 200 és 10,000 ppm között, ez a tartomány kiválóan alkalmas gázszivárgás érzékeléséhez. A szenzor sima analóg kimenettel rendelkezik, a használatához csak egy bemenetre van szükségünk az alaplapunkon.
Az ADXL345 egy kisméretű, 13 bit felbontású, 3 tengelyes gyorsulásmérő, amely ±16g tartományban tud mérni. A kiolvasható adatok 16 biten érkeznek hozzánk, kettes komplemens formában, SPI vagy I2C buszon keresztül. Ez az IC kitűnően használható mobil eszközöknél is. Statikus (gravitációs gyorsulással komparált) és dinamikus (rázás, vibráció) gyorsulást is tud mérni. A nagy febontásából eredően (4 mg/LSB), 1.0° alatti szögváltozás is mérhető vele. Több speciális funkciója is van, jelezhet elmozdulás-változást, vagy ha a 3 tengely közül valamelyiknél a felhasználó által megadott gyorsulásnál nagyobbat mér, de érzékeli az egyszeres illetve a duplakoppintást is, valamint esés érzékelés detektálásra is van lehetőség. Ezeknek a funkcióknak a használatához kettő darab olyan kimenete van, amit a mikrovezérlőnk megszakítás bemenetére tudunk kötni. 32 szint mélységű, FIFO elven működö buffer biztosítja, hogy az adaatokat kényelmesen tudjuk lekérdezni.
Az AD1015 egy 12 bites, precíziós analóg-digitális konverter. Az SMD kivitelű, ólommentesen forrasztható IC QFN-10 vagy MSOP-10-es kivitelben készűl.Az ADS1015 rendelkezik saját beépített referencia feszültséggel illetve oszcillátorral. A külvilág felé I2C kapcsolattal rendelkezik, ehhez 4 választható cím áll a rendelkezésünkre. Az IC tápfeszültsége 2-5,5 V között lehet.
Ebben a példfeladatban a Wemos D1 mini alaplapra kötött RGB LED-et fogjuk vezérelni egy számítógépes applikáción keresztül. Én VB.net nyelven fogom megírni a példaprogramot, de természetesen bármelyik nyelv használható, amelyikkel el tudjuk érni a soros portot.
Ebben a példafeladatban megnézzük egy másik szenzációsan olcsó shield, az oled shield használatát.
Az alábbi példában a WS2812 shield-en lévő LED alapszíneit fogjuk folyamatosan váltogatni.
A WS2812 egy intelligens vezérléssel ellátott 5050-es méretű RGB LED. A digitális bemenetére küldött adatot feldolgozza, majd a beépített meghajtó áramköre segítségével a kapott értéket megjeleníti.
A TMP35, TMP36 és a TMP37-es szenzorok mindegyike nagypontosságú, alacsony tápfeszültségű érzékelő. A kimeneti lábukon mérhető feszültség értéke arányos az általa mért hőmérséklettel. Mindenféle külső kalibráció nélkül, a pontossága 25 °C környékén ±1°C és ±2°C, ha a –40°C és +125°C-os tartományon kívűl eső hőmérsékletet mérünk.
Ebben a példában az alaplapunkra az L9110 ventilátor modult fogjuk rákötni.
Az L9110 egy un. ASIC vezérlő és meghajtó IC-vel van szerelve, ami azt jelenti, hogy ez egy kifejezetten erre az alkalmazásra fejlesztett cél IC. (ASIC - application-specific integrated circuit, alkalmazásspecifikus integrált áraamkör) WIKI. Az IC 2 db TTL/COMS bemenettel rendelkezik, a kettő darab nagyáramú kimenete (7-800 mA folyamatos, 1,5-2 A csúcs) kimenete pedig alkalmas arra, hogy direktben meg tudja előre-hátra hajtani a rákötött motort. A kimenetein a szaturációs feszültség kifejezetten alacsony és természetesen a védelméről (relé, DC motor, léptető, stb. esetére) védődiódák gondoskodnak induktív terhelés esetén. Ezt a vezérlő IC-t széles körben használják, többek között gyerekjátékok motorjainak hajtására.
